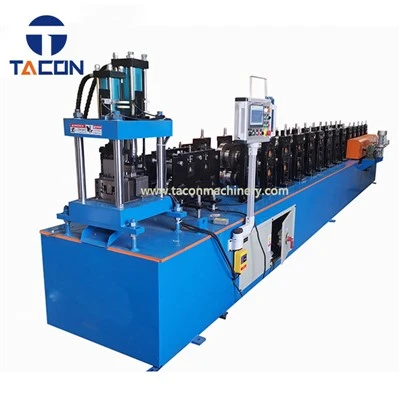

Máquina formadora de rollos para estructura solar

La máquina perfiladora para estructuras solares, también conocida como máquina perfiladora de canales de puntal, se utiliza principalmente para fabricar canales de puntal. El canal Strut es una estructura comúnmente utilizada para soportar o fijar paneles solares, asegurando que puedan recibir la luz solar de manera estable y eficiente. Este equipo ofrece varios tamaños para elegir, como 41 * 21, 41 * 41, 41 * 62 y 41 * 82. El espesor puede variar desde 1,5 milímetros hasta 2,5 milímetros, dependiendo de las aplicaciones específicas y los requisitos de carga.

La sección transversal-del canal Strut suele tener forma de C o U. Además, hay una ranura de apertura, lo que hace que sea conveniente ajustar varios componentes mediante tuercas, pernos y otros accesorios, lo que facilita el proceso de instalación.

El canal Strut suele estar fabricado con materiales de alta-calidad, como acero o aleación de aluminio, que es más resistente y estable. En términos generales, el material del canal Strut se someterá a un tratamiento superficial, como galvanizado, recubrimiento de zinc aluminizado o recubrimiento anticorrosión por pulverización, lo que les da una mejor resistencia a la corrosión y prolonga su vida útil. Se utiliza principalmente en proyectos fotovoltaicos, centrales eléctricas terrestres, centrales eléctricas en tejados, etc.

Resumen de ventajas de rendimiento de la máquina perfiladora de estructura solar:

◆ Mejora significativa en la eficiencia de la producción.

Utilizando una línea de producción de prensado de rodillos completamente automática, la velocidad de procesamiento puede alcanzar hasta 7 metros por minuto, logrando un ritmo de producción rápido.

El diseño modular de rodillos tipo caja- reduce el tiempo de reemplazo del molde a menos de 15 minutos, lo que permite una fácil adaptación a diversas especificaciones, como 41 * 21, 41 * 41, 41 * 62 y 41 * 82.

◆ Garantía integral de precisión y calidad

Equipado con un servosistema CNC, que garantiza que la tolerancia dimensional de los perfiles se controle dentro de ±0,5 mm y que la precisión de posicionamiento para ranurado y punzonado sea de marcas de dientes de 0,5 mm de profundidad.

Admite el procesamiento de diversos materiales, como acero-laminado en caliente, acero-laminado en frío y láminas galvanizadas (incluido el revestimiento de zinc-aluminio-magnesio), con un rango de espesor de pared de 1,5 a 2,5 mm, que puede cumplir plenamente con los requisitos de resistencia de los soportes fotovoltaicos.

Desenrollador hidráulico con brazo → Punzonado hidráulico separado → Máquina formadora de rollos → Corte hidráulico → Marco de soporte del producto

1) Desenrollador hidráulico con brazo

• Apriete de bobina: Hidráulico
• Capacidad de peso del desbobinador: 4,0T
• Diámetro interior del desenrollador: 380-550 mm
• Diámetro exterior máximo del desenrollador: 1600 mm

2) Punzonadora con dispositivo Servo

• Capacidad de perforación: 110TON
• Sistema de servoalimentación
• Tipo de máquina punzonadora: neumática
• Marca de punzonado: YIDUAN (muy buena marca de China)
• El orificio de perforación tendrá tres filas, una fila para la parte inferior y dos filas para la brida...

3) Sistema de conformado rodante

• Tipo de motor principal: motor de frecuencia
• Potencia del motor: 18,5 KWX2=37.5KW
• Conducción: cadena
• Velocidad de formación: 18m/min
• Material de los rodillos: D2
• 24 grupos de rodillos
• Material del eje principal: 40Cr (el eje principal tiene tratamiento térmico y de pulido de alta frecuencia y la superficie del eje está cromada
• Diámetro del eje principal: ø75mm

4) Corte hidráulico con cizalla volante

• Tipo de corte: Corte hidráulico
• Potencia del motor hidráulico: 5,5 KW
• Marca del servomotor: SIEMENS O Delta
• Estación hidráulica con sistema de refrigeración por aire-

5) Sistema de control PLC

• Controle la cantidad, la longitud de perforación y la longitud de corte automáticamente
• Voltaje: 380V, Trifásico 50Hz (según su solicitud)

6)Marco de soporte del producto

La longitud del marco de soporte del producto: 6 m.
